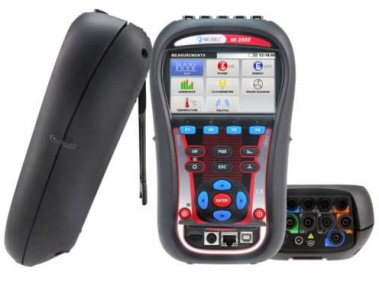

MI2892 A級電能質量分析儀
特點與技術參數
主要特點
手持式快速設置按鈕使儀器界面更加簡潔，能快速瀏覽。先進的PC讀取軟件PowerView3可對存貯數據進行詳細分析，從SD內存卡中直接讀取數據，分析長時間記錄，以及自動生成專業測試報告。
測量功能
• 電壓：真有效值，峰值，峰值系數（四通道）
• 電流：真有效值，峰值，峰值系數（四通道）
• 功率（有功功率，無功功率，視在功率）
• 功率測量完全滿足IEEE1459（有功功率，無功功率，基波，諧波，負載不平衡）
• 不平衡度，閃變測量
• 諧波和間諧波分析最高達50次，總諧波失真THD的測量
• 電能（有功，無功，發電，消耗）
• 捕捉和記錄電力供電事件（停電，電壓中斷，電壓驟升、電壓突降）
• 涌流監示和記錄
• 波形/涌流顯示，快照和記錄
• 瞬變記錄
• 根據EN50160標準進行電力質量分析
• 記錄最多達7個可調的事件
• 溫度測量
核心特點
• 4電壓通道，寬測量范圍：0-1000Vrms（CATIII/1000V）
• 4電流通道，支持自動電流識別，儀器上設置量程
• 自動智能電流鉗識別和智能量程選擇
• 瞬變記錄采樣頻率49kHz
• 符合電力質量標準IEC61000-4-30 A類
• 根據EN50160完整的電力質量分析，包括諧波和間諧波
• 支持微SD卡（8GB隨儀器提供）最大到32G
• 彩色代碼輸入終端和終端標簽，以適合應用地區
• 初始主菜單和大圖標，使本設備導航和配置方便
• 強大的PC SW PowerView3軟件包，能夠下載，查看，分析所記錄的數據，并可生成專業報告
• 在標準配置中包括柔性鉗（無需附加供電）
• 遠程通訊通過以太網（GPS時鐘同步-加選）
應用
• 在低壓和中壓電網系統中的電力質量評估和故障處理
• 檢查電力校正設備性能
• 長時間分析
• 預防性維護
• 在增加負荷前檢驗電氣系統
標準
• 安全：EN61010-1
• EMC： EN61326-2-2
測量
IEC61000-4-30 A類、IEC 61557-12、IEC61000-4-7 I類、IEC61000-4-15、EN50160、IEEE 1448、IEEE 1459
技術參數
| 電壓輸入 | AC/DC |
| 輸入數 | 5 |
| 額定電壓范圍（L-N） | 相（L-N）：50-1000VRMS 線（L-L）：50-1730VRMS |
| 測量范圍 | 額定電壓的10%-150% |
| 精度 | IEC 61000-4-30 A類，額定電壓的±0.1% |
| 采樣頻率 | 7kHz @50/60Hz，與主頻率同步 |
| 頻率范圍 | 42.5-69.0Hz±10mHz |
| 電流輸入 | AC/DC |
| 輸入數 | 4 |
| 測量范圍（帶A1227柔性鉗） 測量范圍（帶A1281鐵芯鉗） |
3-6000ARMS±m.v.的1.5% 50m-1200ARMS±m.v.的0.5% |
| 功能 | 測量范圍 | 精度 |
|---|---|---|
| 功率（P，Q，S，cosφ，PF） | 根據電壓和被選電流鉗 | IEC 61557-12 I類 |
| 電能 | 根據電壓和被選電流鉗 | 有功：IEC62053-21 1類 無功：IEC62053-21 2類 |
| 諧波（DC-50次） 間諧波（1-50次） 閃變 主信號 |
額定電壓的0-20% 額定電壓的0-20% 0.2-10 額定電壓的0-15% |
IEC61000-4-7 1類 IEC61000-4-7 1類 IEC61000-4-15 F3類 IEC61000-4-30 A類 |
| 不平衡 | 電壓的0-5% 電流的0-17% |
|
| 溫度 | -10-85℃ | 0.5℃ |
| 突降，驟升 | 額定電壓的10-150% | 額定電壓的0.2% ±1循環 |
| 間斷 | 額定電壓的0-10% | ±1循環 |
記錄器
| 內存 | 8GB 微SD卡，最大至32GB |
通用記錄器
| 積分期間 | 1s – 1h |
| 記錄信號 | >1000（電壓，電流，諧波，功率） 最小，最大和平均值/間隔 電壓事件 用戶告警 |
| 持續時間 | >1年（根據SD卡尺寸） |
波形記錄
| 持續時間 | 最大至電壓或電流波形的20秒 |
| 觸發 | 人工，電壓事件，用戶告警，電壓或電流水平（涌流） 時間間隔 |
瞬變記錄
| 采樣頻率 | >49kHz |
| 持續時間 | 最大至電壓或電流波形的50次循環 |
| 觸發 | 人工，電壓事件或水平 |
通用參數
| 顯示 | 4.3英寸，480X272彩色TFT |
| 通訊口 | 以太網，USB |
| 時間同步 | GPS接收器（A1355）可選 |
| 儀器供電 | 110-240VAC或6節AA型鎳氫充電電池 |
| 過壓類別 | 600V/CAT IV；1000V/CAT III |
| 重量 | 1kg |
| 尺寸 | 230X140X80mm |
