特點與技術參數
主要特點
5.6英寸顯示器，為設置和波形形狀樹立全面的信心多語言和直觀操作，節約設置時間
脈沖波形，支持可變邊沿時間
AM, FM, PM, FSK, PWM
掃描和突發
雙通道型號節約了成本和工作臺空間
前面板上USB連接器，用來在存儲設備上存儲波形
USB、GPIB和LAN
LabVIEW和LabWindows/IVI-C驅動程序
技術參數
10 MHz, 25 MHz, 50 MHz, 100 MHz, 150 MHz或240 MHz正弦波形14 bits, 250 MS/s, 1 GS/s或2 GS/s 任意波形
幅度高達20 Vp-p 至50 Ω負載
特點與優勢
| 特點 | 優勢 |
|---|---|
| 雙通道型號 | 將兩臺信號發生器換成一臺，并且能夠提供兩路嚴格同步或完全獨立的信號，節省成本和工作臺上空間。 |
| 高達 2 GS/s 采樣速率 | 以精細的時基分辨率生成波形。 |
| 最高 20 V p-p 幅度，50 Ω 負載 (AFG3011) | 創建高幅度信號且不需要外部功率放大器，節省成本和設置時間。 |
| 25 個快捷鍵 | 通過直接訪問常用功能和參數，縮短設置和評估時間。 |
| 超大 5.6" (142 mm) 彩色顯示器 | 所有相關設置和波形圖形可一目了然，讓您對信號完全放心。 |
| 深度僅 6.6" (168 mm) | 節省寶貴的工作臺空間。 |
| ArbExpress™ 軟件 | 方便地創建和修改波形 - 從泰克示波器中無縫導入波形，或者通過公式編輯器、徒手繪制、點繪制或波形數據創建波形。 |
各型號技術對比
| 型號 | 頻率 | 采樣率 | 記錄長度 | 分辨率 | 通道 |
|---|---|---|---|---|---|
| AFG3021C | 25MHz | 250MS/s | 128K | 14位 | 1 |
| AFG3022C | 25MHz | 250MS/s | 128K | 14位 | 2 |
| AFG3051C | 50MHz | 250M-1GS/s | 128K | 14位 | 1 |
| AFG3052C | 50MHz | 250M-1GS/s | 128K | 14位 | 2 |
| AFG3101C | 100MHz | 250M-1GS/s | 128K | 14位 | 1 |
| AFG3102C | 100MHz | 250M-1GS/s | 128K | 14位 | 2 |
| AFG3251C | 240MHz | 250M-1GS/s | 128K | 14位 | 1 |
| AFG3252C | 240MHz | 250M-1GS/s | 128K | 14位 | 2 |
相似產品推薦

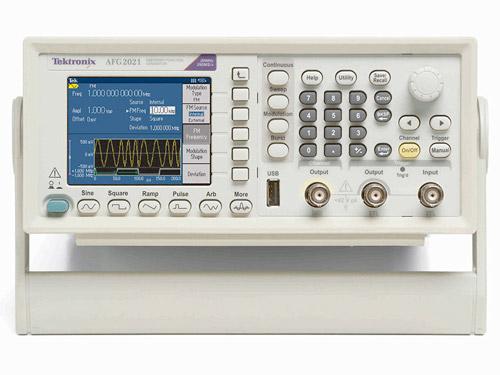

- AFG2000 任意/函數發生器美國泰克（Tektronix）
AFG3000系列任意波形/函數發生器上看到的易用性新型功能是AF2021的構架，因為它可以迅速進入設置和運行功能。
- 3390任意波形發生器美國泰克（Tektronix）
3390 型任意波形/函數發生器既提供全套的標準波形，也支持自定義波形生成。

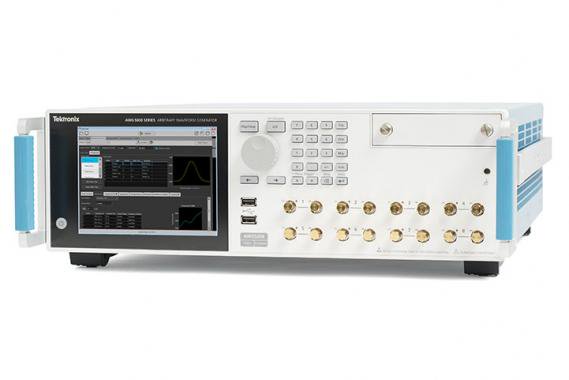

- AWG5200 任意波形發生器美國泰克（Tektronix）
